central ROSSI KXH30FS

Categoria: ,

Descripción

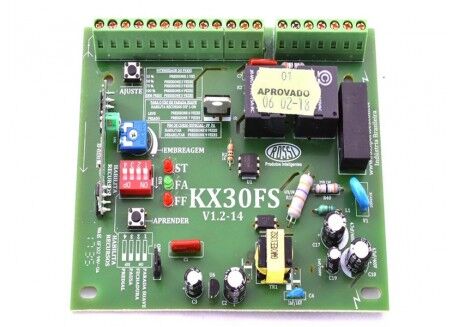

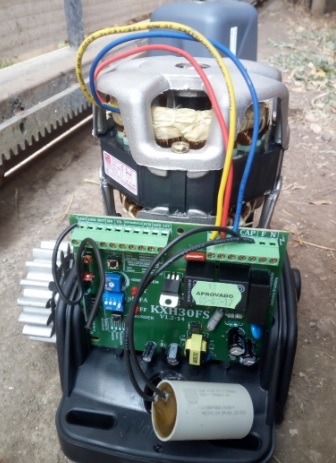

ROSSI KXH30FS

es la central para motores corredera ROSSI DZ4, DZ3 y DZ NANO TURBO

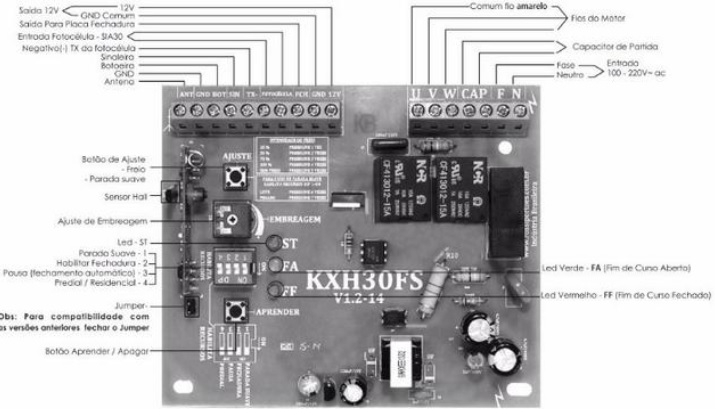

características tecnicas KXH30FS

F / N – entrada 90-240V AC ~

Entrada de tensión ya recibido por un disyuntor de circuito bipolar o 10A, y disponer de conexión a tierra equipo.

CAP-condensador de arranque

El condensador de acuerdo con el poder motor, compruebe la etiqueta del motor, los cables no tienen polaridad.

Límite sensor Hall

El sensor Hall detecta la polaridad de Imanes, norte y sur. Antes de colocar los imanes, identificar la FA y FF, de este movimiento el imán en el bastidor para pasar a través del sensor Hall que se encenderá el LED verde “FA” o “FF” roja.

.Accesorios 12v/GND.

Salida Tierra – 12V

par de salidas alimentación de luz accesorios de la placa, controlador de la placa, placa de bloqueo, fotocélula.

Salida FCH (CERRADURA)

para activar la salida de cerradura activar Dip 2.

Botones externos – Luces intermitentes y luz Garaje

Las luces intermitentes – SIN

Es para conectar un semáforo la puerta central utilizando los terminales SIN – GND y 12 Vdc.

SIN salida – luz de garaje.

para interconectar luz de la placa de accesorios garaje, terminales de uso SIN – GND y 12 Vdc.

BOT/GND

entrada para botonera

Ajuste de Embrage

EMB – Conjunto Embrague

  • Ajustar el potenciómetro de ajuste por lo menos;
  • Arranque el motor por control remoto;
  • aumentar gradualmente la fuerza del gatillo para

para mover la puerta;

  • Ajustar el potenciómetro justo por encima de la necesidad de

mover la puerta.
